راهنمای جامع کنتاکتورهای زیمنس: از انتخاب تا نصب و راه اندازی

به گزارش فرتاک نیوز؛ در دنیای پیچیده و دقیق اتوماسیون صنعتی و تابلوهای برق، هر قطعه نقشی حیاتی ایفا میکند. در این میان، کنتاکتور را میتوان به حق، قلب تپنده مدارهای فرمان و قدرت نامید. این قطعه کوچک اما پرقدرت، وظیفه قطع و وصل کردن بارهای الکتریکی سنگین مانند موتورها، بانکهای خازنی و سیستمهای روشنایی را بر عهده دارد. در بازار جهانی، نام زیمنس (Siemens) همواره با کیفیت، اطمینان و نوآوری گره خورده است و کنتاکتورهای این شرکت، به خصوص خانواده مشهور SIRIUS، انتخاب اول بسیاری از متخصصان صنعت برق هستند.

اما انتخاب یک کنتاکتور از میان صدها مدل موجود، نصب صحیح آن برای تضمین عملکرد ایمن و راه اندازی بدون نقص، نیازمند دانش و تجربه است. یک انتخاب اشتباه میتواند منجر به خسارات جبران ناپذیری به تجهیزات، توقف خط تولید و حتی خطرات جانی شود. این مقاله به عنوان یک راهنمای جامع و قدم به قدم، شما را در تمام این مراحل همراهی میکند. هدف ما این است که پس از مطالعه این مطلب، شما با اطمینان کامل بتوانید کنتاکتور زیمنس مناسب پروژه خود را انتخاب، نصب و با موفقیت راه اندازی کنید.

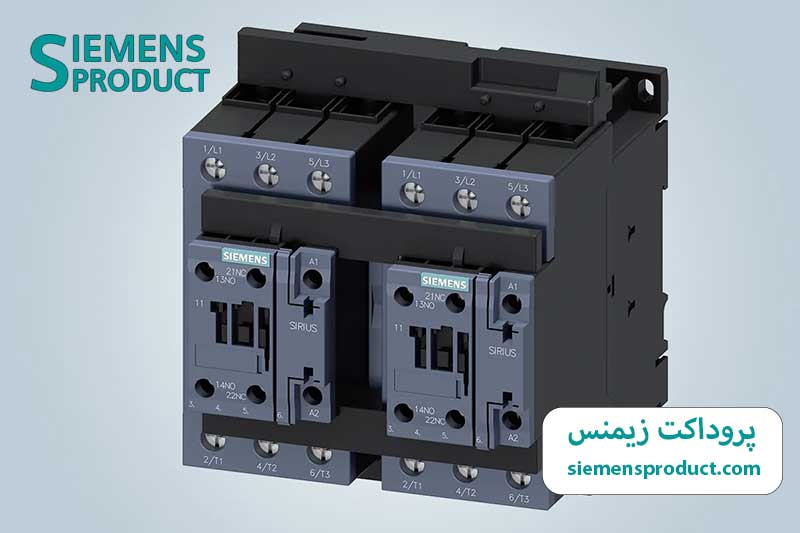

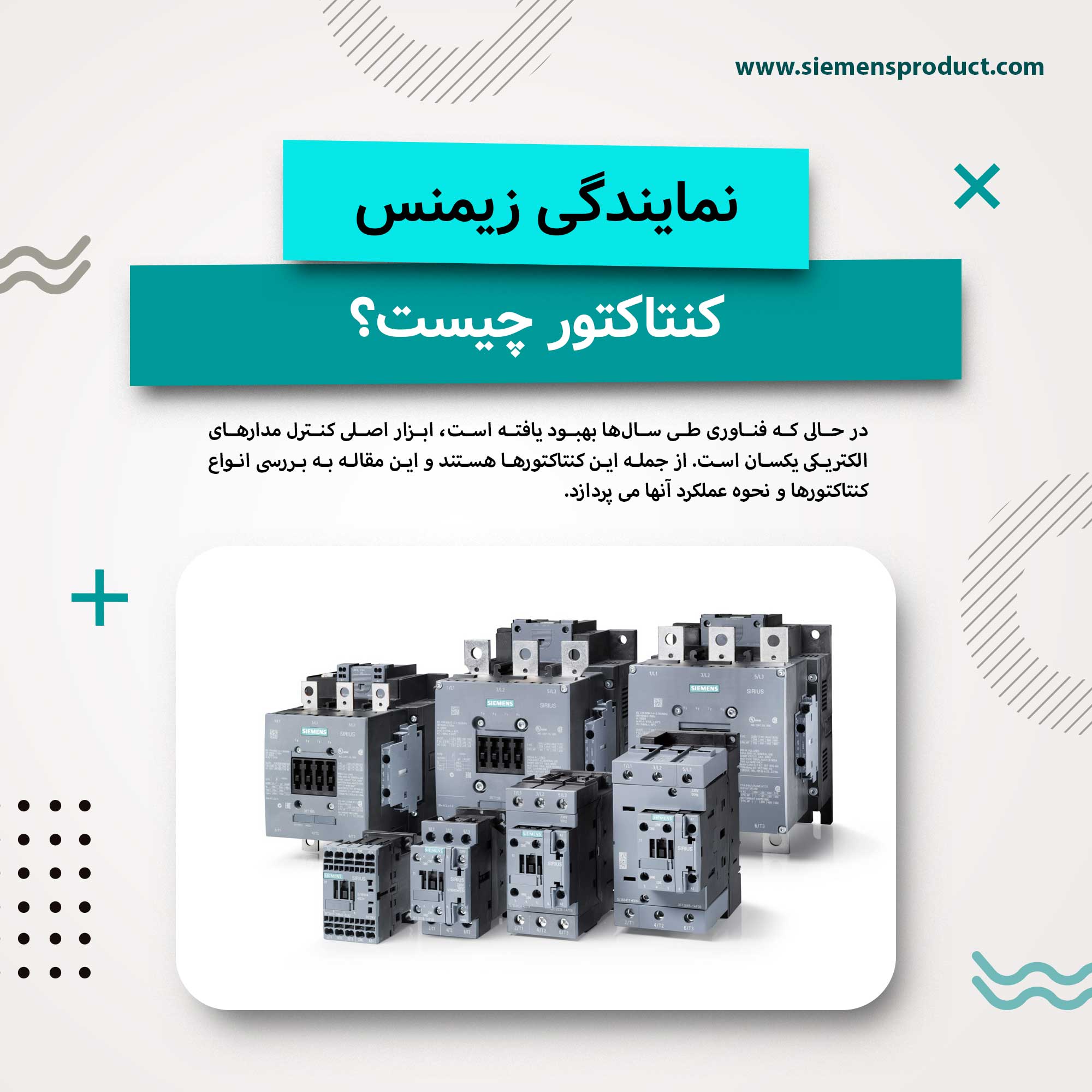

کنتاکتور چیست و چگونه کار میکند؟

به زبان ساده، کنتاکتور زیمنس یک کلید الکترومغناطیسی است. برخلاف یک کلید دستی که با نیروی فیزیکی قطع و وصل میشود، کنتاکتور با اعمال یک ولتاژ کوچک به بوبین (Coil) خود، یک میدان مغناطیسی ایجاد میکند. این میدان، هسته متحرک را جذب کرده و باعث اتصال کنتاکتهای قدرت (Main Contacts) میشود. با قطع ولتاژ از روی بوبین، فنر بازگرداننده، هسته را به جای اول بازگردانده و کنتاکتها از هم جدا میشوند. این قابلیت کنترل از راه دور، کنتاکتور را به عنصری ایده آل برای استفاده در مدارهای کنترل اتوماتیک تبدیل کرده است.

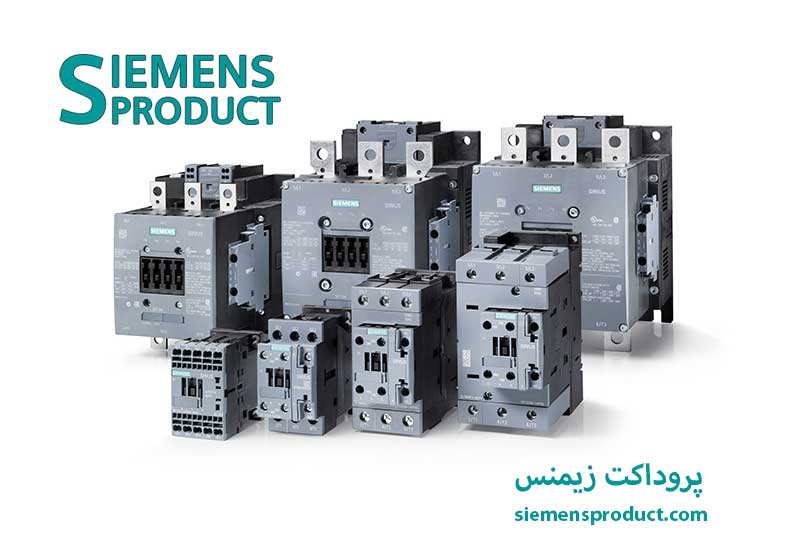

چرا کنتاکتور زیمنس یک انتخاب هوشمندانه است؟

1. کیفیت و طول عمر بی رقیب: کنتاکتورهای زیمنس برای کار در سخت ترین شرایط صنعتی طراحی شده اند. استفاده از مواد اولیه درجه یک در ساخت کنتاکتها (آلیاژ نقره) و بدنه مقاوم، طول عمر مکانیکی و الکتریکی بسیار بالایی را برای آنها به ارمغان می آورد.

2. سیستم ماژولار و انعطاف پذیر SIRIUS: خانواده SIRIUS زیمنس به شما اجازه میدهد تا به راحتی تجهیزات جانبی مانند کنتاکتهای کمکی، تایمرها و رله های حرارتی (بیمتال) را بدون نیاز به هیچ ابزار خاصی به کنتاکتور اصلی متصل کنید.

3. بهره وری انرژی: زیمنس در طراحی بوبین کنتاکتورهای خود از تکنولوژیهای پیشرفته ای استفاده کرده است که مصرف انرژی را به شدت کاهش میدهند. این امر نه تنها به کاهش هزینه های برق کمک میکند، بلکه حرارت تولیدی در تابلو برق را نیز کاهش میدهد.

4. تنوع گسترده محصولات: زیمنس برای هر کاربردی، از کنترل یک موتور کوچک چند صد واتی تا راه اندازی موتورهای غول پیکر چند صد کیلوواتی، یک کنتاکتور مناسب ارائه میدهد.

گام به گام تا انتخاب صحیح کنتاکتور

انتخاب کنتاکتور صحیح، مهمترین مرحله است. برای این کار باید پارامترهای زیر را با دقت بررسی کنید:

۱. ولتاژ و نوع بوبین (Coil Voltage):

ولتاژ بوبین مربوط به مدار فرمان شماست. این ولتاژ باید با ولتاژ خروجی PLC زیمنس، رله یا هر منبع تغذیه دیگری که برای کنترل کنتاکتور استفاده میکنید، هماهنگ باشد. ولتاژهای رایج عبارتند از:

• 24V DC

• 24V AC

• 48V AC

• 110V AC

• 220V AC (یا 230V AC)

در کاتالوگ و روی بدنه کنتاکتور، این مقدار به وضوح مشخص شده است. انتخاب ولتاژ اشتباه یا باعث عدم عملکرد کنتاکتور میشود یا بوبین آن را فورا میسوزاند.

۲. جریان نامی و دسته بهره برداری (Rated Current & Utilization Category):

این پارامتر مشخص میکند که کنتاکتهای قدرت کنتاکتور، توانایی عبور چه میزان جریانی را به صورت دائم دارند. مهمترین دسته بهره برداری برای بارهای موتوری، AC-3 است. هنگام انتخاب کنتاکتور برای یک موتور، باید جریان نامی کنتاکتور در دسته AC-3، اندکی بیشتر از جریان نامی موتور باشد. به عنوان مثال، اگر جریان نامی یک موتور سه فاز 18 آمپر است، انتخاب یک کنتاکتور 25 آمپری AC-3 گزینه ای مطمئن و استاندارد است.

۳. توان نامی موتور (Motor Power Rating):

شرکت زیمنس کار را ساده تر کرده است. در کاتالوگها و روی پلاک کنتاکتور، علاوه بر جریان، توان موتوری که کنتاکتور میتواند تحت ولتاژهای مختلف (مثلا 400 ولت) راه اندازی کند نیز بر حسب کیلووات (kW) ذکر شده است. این روش، سریعترین راه برای انتخاب کنتاکتور برای کاربردهای موتوری است.

۴. تعداد و نوع کنتاکتهای کمکی (Auxiliary Contacts):

علاوه بر سه کنتاکت قدرت، کنتاکتورها دارای کنتاکتهای فرمان یا کمکی نیز هستند. این کنتاکتها برای استفاده در مدار فرمان (مثلا ارسال فیدبک به PLC، مدار خودنگهدار، یا اینترلاک) به کار میروند و در دو نوع اصلی وجود دارند:

• Normally Open (NO): در حالت عادی باز است و با تحریک بوبین، بسته میشود.

• Normally Closed (NC): در حالت عادی بسته است و با تحریک بوبین، باز میشود.

۵. کد خوانی پارت نامبر زیمنس:

پارت نامبرهای زیمنس مانند یک کد هستند که تمام اطلاعات بالا را در خود دارند. برای مثال، پارت نامبر 3RT2026-1AP00 را تحلیل میکنیم:

• 3RT2: نشان دهنده کنتاکتور از خانواده SIRIUS است.

• 0: سایز کنتاکتور را مشخص میکند (در اینجا سایز S0).

• 26: نشان دهنده کد جریان است که معادل 25 آمپر در دسته AC-3 میباشد و برای موتور 11 کیلووات در 400 ولت مناسب است.

• 1AP00: این بخش کد ولتاژ بوبین است که در اینجا به معنای 230V AC میباشد.

یادگیری این کدها به شما کمک میکند تا با یک نگاه به پارت نامبر، مشخصات اصلی کنتاکتور را بفهمید.

نصب ایمن و سیم کشی اصولی کنتاکتور زیمنس

پس از انتخاب صحیح، نوبت به نصب میرسد. ایمنی در این مرحله حرف اول را میزند.

۱. نکات ایمنی حیاتی قبل از شروع:

• قطع کامل برق: مطمئن شوید که تمام منابع قدرت و فرمان به تابلو قطع هستند. از یک فازمتر معتبر برای بررسی بی برق بودن تمام ترمینالها استفاده کنید.

• قفل و برچسب گذاری (LOTO): کلید اصلی را قفل کرده و برچسب “در دست تعمیر” را نصب کنید تا کسی به اشتباه برق را وصل نکند.

• استفاده از ابزار عایق: همیشه از ابزارآلات با دسته عایق و استاندارد استفاده کنید.

۲. نصب فیزیکی کنتاکتور:

کنتاکتورهای زیمنس معمولا به دو روش نصب میشوند:

• نصب روی ریل DIN: این روش متداول ترین و سریعترین راه است. کافیست قسمت پایینی کنتاکتور را روی لبه ریل قرار داده و قسمت بالایی را فشار دهید تا در جای خود قفل شود.

• نصب با پیچ: در برخی موارد، میتوان کنتاکتور را مستقیما با استفاده از پیچ به سینی تابلو متصل کرد.

۳. سیم کشی مدار قدرت:

• ورودی برق سه فاز به ترمینالهای L1, L2, L3 (یا 1, 3, 5) متصل میشود.

• خروجی به سمت مصرف کننده (موتور) از ترمینالهای T1, T2, T3 (یا 2, 4, 6) گرفته میشود.

• انتخاب سایز سیم: سایز کابل قدرت باید متناسب با جریان نامی موتور انتخاب شود تا از داغ شدن و افت ولتاژ جلوگیری گردد.

• اتصالات محکم: تمام سیمها باید به درستی سرسیم خورده و با گشتاور مناسب (که در کاتالوگ ذکر شده) در ترمینالها محکم شوند. اتصال شل باعث ایجاد حرارت، جرقه و در نهایت آتش سوزی میشود.

۴. سیم کشی مدار فرمان:

• ولتاژ کنترل به دو سر بوبین یعنی ترمینالهای A1 و A2 متصل میشود.

• سیم کشی کنتاکتهای کمکی بر اساس نقشه مدار فرمان انجام میشود.

راه اندازی، تست و عیب یابی کنتاکتور

آخرین مرحله، اطمینان از عملکرد صحیح سیستم است.

۱. بازرسی نهایی قبل از برق دار کردن:

• تمام اتصالات را مجددا چک کنید.

• مسیر سیم کشی قدرت و فرمان را با نقشه تطبیق دهید.

• مطمئن شوید هیچ ابزار یا سیم لختی در داخل تابلو باقی نمانده است.

۲. تست عملکرد کنتاکتور:

ابتدا فقط برق مدار فرمان را وصل کنید. با اعمال ولتاژ به بوبین (از طریق شستی استارت یا خروجی PLC)، باید صدای واضح و قاطع “کلیک” از کنتاکتور شنیده شود. این نشان میدهد که بوبین و مکانیزم مکانیکی سالم هستند. میتوانید با یک مولتی متر، وضعیت کنتاکتهای کمکی را نیز تست کنید.

۳. راه اندازی تحت بار:

برق مدار قدرت را وصل کرده و فرمان استارت را صادر کنید. موتور یا مصرف کننده باید بدون مشکل شروع به کار کند. به صدای کنتاکتور گوش دهید. هرگونه صدای وزوز یا لرزش غیرعادی (Chattering) میتواند نشانه موارد زیر باشد:

• افت ولتاژ در مدار فرمان: ولتاژ رسیده به بوبین کافی نیست.

• بوبین نامناسب: ولتاژ بوبین با ولتاژ فرمان همخوانی ندارد.

• جسم خارجی در مکانیزم کنتاکتور: گرد و غبار یا یک قطعه کوچک مانع از جذب کامل هسته میشود.

عیب یابی سریع:

• کنتاکتور عمل نمیکند: ولتاژ بوبین را در ترمینالهای A1 و A2 اندازه بگیرید. اگر ولتاژ وجود ندارد، مدار فرمان را بررسی کنید. اگر ولتاژ هست ولی کنتاکتور عمل نمیکند، بوبین سوخته است.

• کنتاکتها جوش خورده اند: این مشکل معمولا به دلیل عبور جریان بیش از حد (اتصال کوتاه) یا قطع و وصل کردن یک بار به شدت سلفی یا خازنی بدون تجهیزات حفاظتی مناسب رخ میدهد. در این حالت کنتاکتور باید تعویض شود و علت اصلی اضافه جریان نیز برطرف گردد.

نتیجه گیری

قیمت کنتاکتور زیمنس به دلیل کیفیت ساخت بالا و طراحی مهندسی شده، محصولاتی قابل اعتماد برای پروژه های صنعتی هستند. با این حال، حتی بهترین قطعه نیز در صورت انتخاب نادرست یا نصب غیراصولی، نمیتواند عملکرد مطلوبی داشته باشد.
