کاربردی ترین قطعات در تابلو برق کدام اند
در تابلو برق، فیوزها نقش حیاتی در حفاظت از مدار و تجهیزات دارند. این قطعات در شرایطی که جریان برق بیش از حد مجاز شود یا اتصال کوتاه رخ دهد، به طور خودکار مدار را قطع می‌کنند و از آسیب به تجهیزات جلوگیری می‌کنند. عملکرد فیوزها بر اساس ذوب‌شدن عنصر داخلی آن‌ها در برابر جریان غیرمجاز است، به‌گونه‌ای که مدار به‌سرعت از خطرات احتمالی محفوظ می‌ماند.

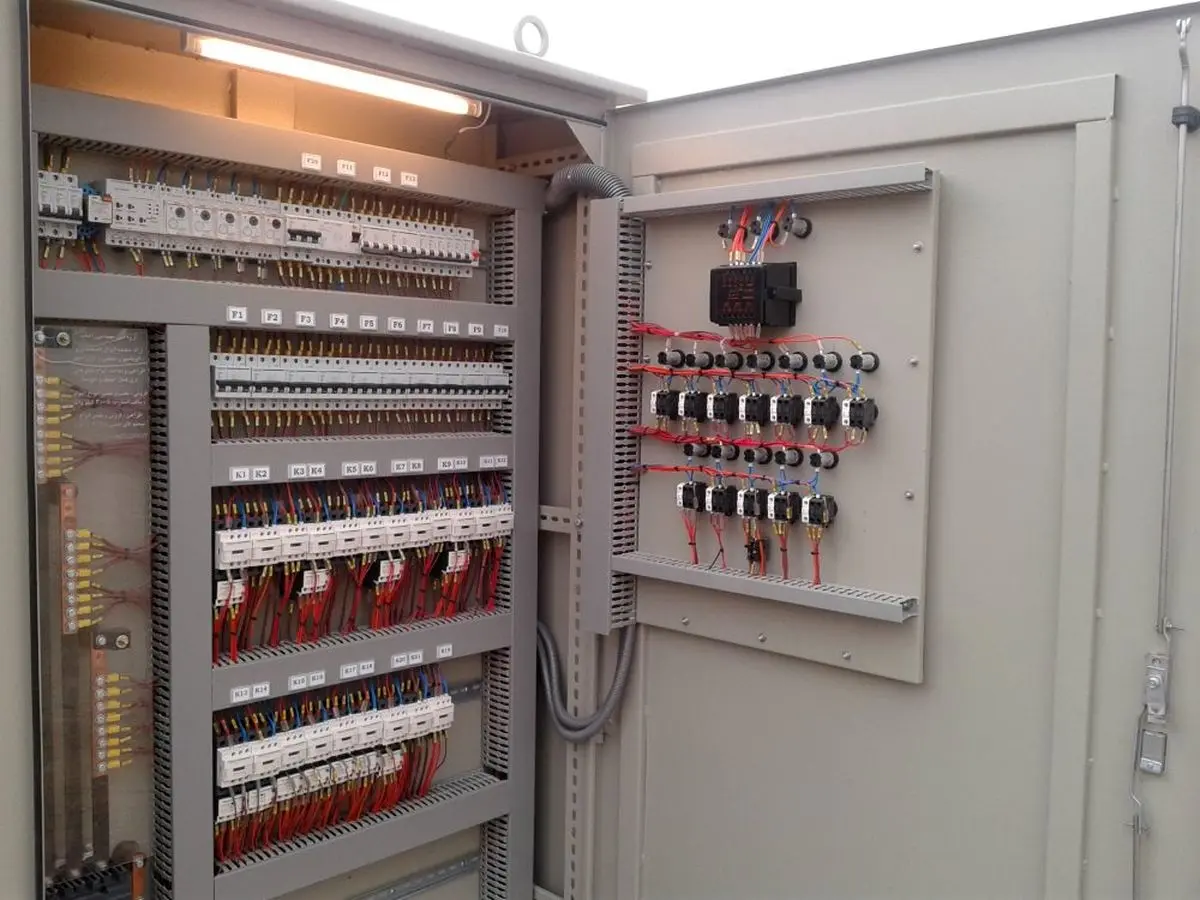

به گزارش فرتاک نیوز؛ قطع ناگهانی برق داغ شدن کابل‌ها یا حتی آتش‌سوزی اغلب نتیجه استفاده از تابلو برق نامناسب یا قطعات بی‌کیفیت است. تابلو برق قلب هر سیستم برق‌رسانی صنعتی و ساختمانی است جایی که وظیفه اصلی آن توزیع، کنترل و حفاظت از انرژی برق است. اما کارایی و ایمنی این بخش به‌شدت وابسته به کیفیت قطعات داخلی آن است. از کلیدها و فیوزها گرفته تا رله‌ها، کنتاکتورها و ترمینال‌ها، هر کدام نقشی کلیدی در عملکرد سیستم دارند. آشنایی با مهم‌ترین و پرکاربردترین قطعات تابلو برق به مهندسان و نصابان کمک می‌کند تا سیستم به صورت پایدار و بدون مشکل خاصی عمل کند.
کلیدهای اصلی و اهمیت آن‌ها در حفاظت مدار
در تابلو برق کلیدهای اصلی یا مدارشکن‌ها یکی از حیاتی‌ترین اجزا برای حفاظت از سیستم هستند. این کلیدها وظیفه دارند تا در صورت بروز اضافه‌بار، اتصال کوتاه یا جریان‌های نشتی مدار را به طور خودکار قطع کنند و از آسیب‌دیدن تجهیزات و خطرات احتمالی جلوگیری کنند.
انواع کلیدهای اصلی شامل:
1. کلید محافظ جان (RCCB/RCD): برای حفاظت افراد در برابر برق‌گرفتگی و جریان‌های نشتی استفاده می‌شود. این کلید جریان ورودی و خروجی را اندازه‌گیری کرده و در صورت نشت، مدار را قطع می‌کند.
2. کلید حرارتی یا محافظ موتور (MPCB): برای محافظت از موتورها در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. با حس‌کردن جریان بیش از حد، مدار را قطع می‌کند و از آسیب به موتور جلوگیری می‌کند.
3. کلید کامپکت (MCCB): مناسب محیط‌های صنعتی و جریان‌های بالا است. این کلید قابلیت تنظیم جریان و زمان قطع را دارد و از مدار در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کند.
انتخاب درست نوع کلید، بسته به نوع بار، جریان مورد نیاز و شرایط محیطی اهمیت زیادی دارد. استفاده از کلید مناسب نه‌تنها ایمنی سیستم را افزایش می‌دهد، بلکه طول عمر تجهیزات تابلو برق را نیز بهبود می‌بخشد.
فیوزها و اهمیت آن‌ها در حفاظت تجهیزات تابلو برق
در تابلو برق، فیوزها نقش حیاتی در حفاظت از مدار و تجهیزات دارند. این قطعات در شرایطی که جریان برق بیش از حد مجاز شود یا اتصال کوتاه رخ دهد، به طور خودکار مدار را قطع می‌کنند و از آسیب به تجهیزات جلوگیری می‌کنند. عملکرد فیوزها بر اساس ذوب‌شدن عنصر داخلی آن‌ها در برابر جریان غیرمجاز است، به‌گونه‌ای که مدار به‌سرعت از خطرات احتمالی محفوظ می‌ماند.
انواع فیوز و کاربرد آن‌ها:
1. فیوزهای مینیاتوری (MCB): مناسب مدارهای خانگی و تجاری برای محافظت در برابر اضافه‌بار و اتصال کوتاه.
2. فیوزهای فشنگی (Cartridge): مناسب محیط‌های صنعتی و حفاظت از موتورها و تجهیزات سنگین.
3. فیوزهای کارتریجی (NH): برای جریان‌های بالا و تجهیزات صنعتی بزرگ کاربرد دارند.
انتخاب فیوز مناسب بسته به نوع بار، جریان و ولتاژ کاری و همچنین شرایط محیطی اهمیت دارد. استفاده از فیوزهای استاندارد نه‌تنها امنیت سیستم را افزایش می‌دهد، بلکه طول عمر تجهیزات تابلو برق را نیز تضمین می‌کند.
کلیدهای اتوماتیک و مغناطیسی در تابلو برق
در تابلوهای برق صنعتی، دو نوع کلید اساسی وجود دارد که هر کدام وظایف مشخصی دارند: کلیدهای اتوماتیک و کلیدهای مغناطیسی (کنتاکتورها).
1. کلیدهای اتوماتیک (MCCB): این کلیدها برای حفاظت از مدارها در برابر اضافه‌بار و اتصال کوتاه طراحی شده‌اند. MCCB ها قابلیت تنظیم جریان و زمان قطع دارند و قبل از آن که جریان بیش از حد به تجهیزات آسیب برساند، مدار را قطع می‌کنند. این نوع کلیدها به‌ویژه در حفاظت تجهیزات صنعتی و سیستم‌های پرمصرف کاربرد دارند.
2. کلیدهای مغناطیسی (کنتاکتورها): کنتاکتورها کلیدهای الکترومغناطیسی هستند که برای قطع و وصل سریع مدارهای قدرت استفاده می‌شوند. این کلیدها توانایی کنترل جریان‌های بالا را دارند و معمولاً در مدارهای موتور و تجهیزات صنعتی به کار می‌روند. عملکرد آن‌ها بر پایه ایجاد میدان مغناطیسی در سیم‌پیچ است که باعث جابه‌جایی کنتاکت‌ها و وصل یا قطع مدار می‌شود.
تفاوت‌های اصلی این دو مدل کلید:
· کلید اتوماتیک برای حفاظت، کنتاکتور برای کنترل و فرمان‌دهی طراحی شده است.
· MCCB قابلیت تنظیم جریان دارد، اما کنتاکتور بیشتر روی سرعت قطع و وصل تمرکز دارد.
استفاده مناسب از هر یک، ایمنی و طول عمر تجهیزات را تضمین می‌کند.
رله‌ها و کاربرد آن‌ها در تابلو برق
رله‌ها تجهیزات الکتریکی مهمی هستند که به‌عنوان کلیدهای کنترل از راه دور عمل می‌کنند. این قطعات با دریافت سیگنال‌های کنترلی، می‌توانند جریان مدارهای قدرت را قطع یا وصل کنند و نقش کلیدی در فرمان‌دهی و کنترل دقیق سیستم‌ها دارند.
در تابلوهای برق صنعتی، رله‌ها کاربردهای متنوعی دارند:
-
جداکردن مدارهای کنترلی از مدارهای قدرت: رله‌ها ایمنی تجهیزات کنترلی را تضمین می‌کنند و از آسیب ناشی از جریان‌های زیاد جلوگیری می‌کنند.
-
تقویت سیگنال‌های ضعیف: وقتی سیگنال کنترل کم باشد، رله‌ها آن را تقویت می‌کنند تا فرمان‌ها به‌درستی اجرا شوند.
-
اجرای فرمان‌های پیچیده: رله‌ها می‌توانند چندین ورودی را ترکیب کرده و فرمان‌های پیچیده‌ای را برای سیستم‌های اتوماسیون صنعتی اجرا کنند.
رله‌ها انواع مختلفی دارند، از جمله:
1. رله‌های الکترومکانیکی: با سیم‌پیچ و هسته مغناطیسی کار می‌کنند و برای کاربردهای عمومی مناسب‌اند.
2. رله‌های حالت جامد (SSR): بدون قطعات متحرک هستند و برای کاربردهایی که نیاز به‌سرعت بالا و عمر طولانی دارند، ایدئال‌اند.
ترمینال‌ها و اهمیت اتصالات مناسب در تابلو برق
در تابلوهای برق، ترمینال‌ها و شینه‌ها نقش کلیدی در ایجاد اتصالات امن و منظم دارند. ترمینال‌ها به‌عنوان رابط بین سیم‌ها و تجهیزات عمل می‌کنند و نصب و نگهداری تابلو را آسان می‌کنند، درحالی‌که شینه جریان برق را به طور یکنواخت بین کلیدها، فیوزها و سایر تجهیزات توزیع می‌کنند.
انواع ترمینال‌ها شامل پیچی، فشاری و ریلی هستند که هرکدام بسته به نیاز سیستم و سرعت نصب، مزایای خاص خود را دارند. شینه‌ها با توزیع مطمئن جریان، از افت ولتاژ و داغ‌شدن مسیرها جلوگیری می‌کنند و ایمنی تابلو را افزایش می‌دهند.
استفاده از ترمینال‌ها و شینه‌های استاندارد باعث ایمنی بیشتر، کاهش خطاهای انسانی و سهولت در نگهداری می‌شود. نکات مهم در انتخاب آن‌ها شامل جریان و ولتاژ، نوع سیم و شرایط محیطی است. با انتخاب مناسب، هم عملکرد سیستم بهینه می‌شود و هم طول عمر تجهیزات افزایش می‌یابد.
