راهنمای جامع خرید و استفاده از قالب یوبوت در سال ۱۴۰۴

به گزارش فرتاک نیوز؛ صنعت ساختمان‌سازی همواره به دنبال روش‌هایی برای کاهش وزن سقف، کاهش مصرف مصالح و افزایش مقاومت سازه‌ها بوده است. یکی از نوآوری‌های مهم در این زمینه، استفاده از قالب یوبوت (U-Boot) است که با ایجاد فضاهای توخالی در دال‌های بتنی، امکان صرفه‌جویی در مصالح و کاهش وزن مرده سقف را فراهم می‌کند. استفاده از قالب یوبوت، به ویژه در پروژه‌های مسکونی و تجاری که نیاز به سقف‌های سبک، مقاوم و اقتصادی دارند، محبوبیت زیادی پیدا کرده است. این سیستم همچنین باعث کاهش زمان اجرا، افزایش سرعت نصب و بهره‌وری نیروی انسانی می‌شود و گزینه‌ای مناسب برای جایگزینی روش‌های سنتی مانند دال توپر و کوبیاکس است.

قالب یوبوت چیست؟

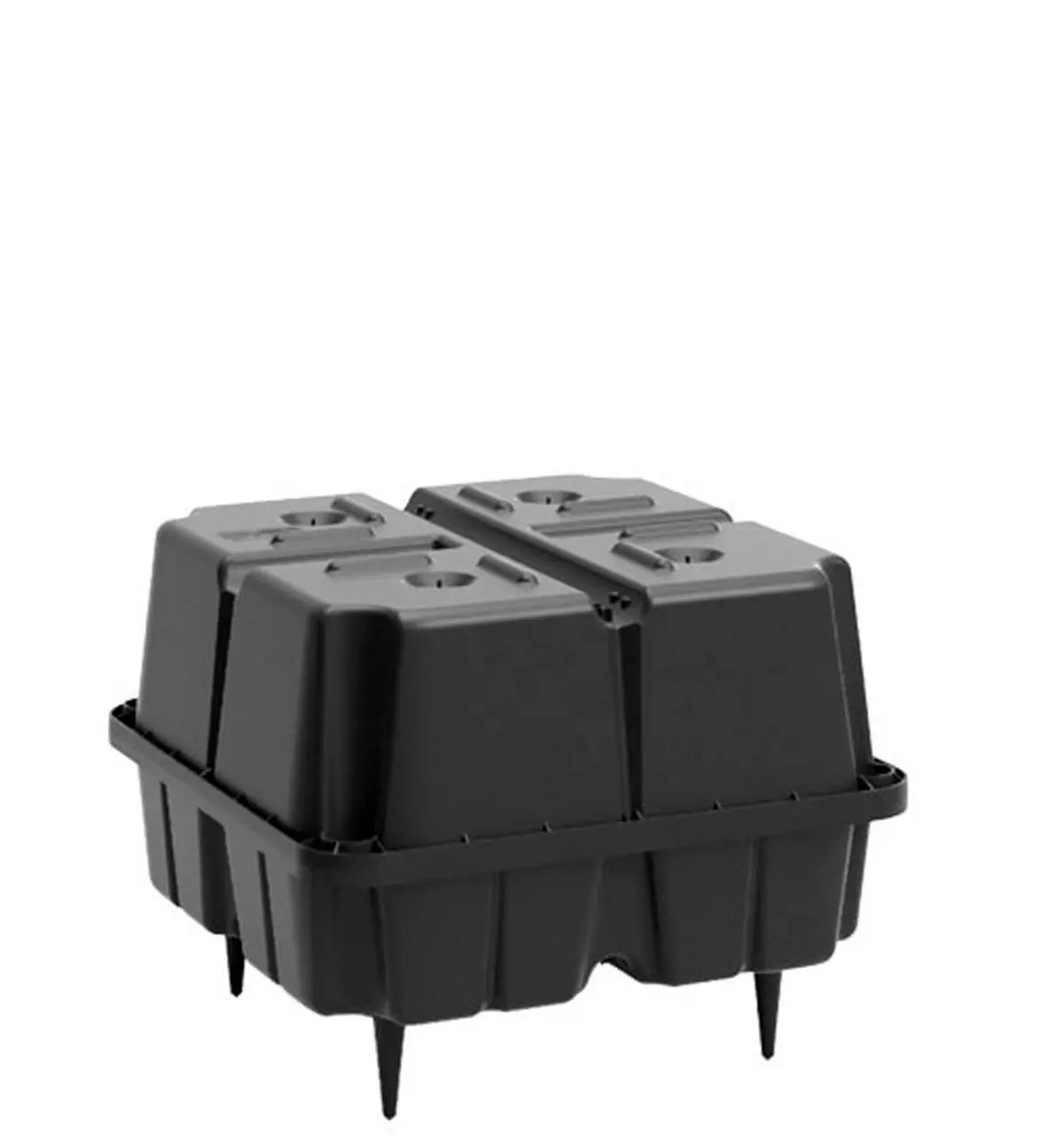

قالب یوبوت یک قالب پلاستیکی توخالی است که معمولاً از پلی‌پروپیلن بازیافتی ساخته می‌شود. این قالب‌ها در داخل بتن قرار می‌گیرند و حفره‌های خالی ایجاد می‌کنند که وزن سقف را کاهش داده و بار وارده به ستون‌ها و فونداسیون را کم می‌کند. فضای خالی قالب‌ها باعث کاهش مصرف میلگرد و بتن می‌شود، بدون آنکه مقاومت سازه کاهش پیدا کند. از دیگر مزایای این سیستم می‌توان به عملکرد عایق حرارتی و صوتی آن اشاره کرد که برای پروژه‌هایی با نیاز به کاهش انتقال حرارت و صدا مفید است.

استفاده از قالب یوبوت به مهندس سازه اجازه می‌دهد که دال‌های با دهانه بزرگ را با مصرف بهینه مصالح طراحی کند و در عین حال وزن مرده را کاهش دهد. این ویژگی باعث می‌شود عملکرد لرزه‌ای سازه بهبود پیدا کند و خطرات ناشی از زلزله کاهش یابد. به طور کلی، قالب یوبوت ترکیبی از سبکی، مقاومت و صرفه‌جویی در هزینه‌ها را ارائه می‌دهد که در پروژه‌های مدرن بسیار مورد توجه است.

مشخصات فنی قالب یوبوت

ابعاد استاندارد قالب‌های یوبوت معمولاً ۵۲×۵۲ سانتی‌متر است و ارتفاع آن‌ها بین ۱۳ تا ۴۵ سانتی‌متر متغیر است. مقاومت فشاری قالب‌ها در نقطه ضعیف حدود ۱۵۰ کیلوگرم است که برای تحمل وزن بتن تازه و فشار نیروی انسانی هنگام نصب کافی می‌باشد. جنس قالب‌ها، یعنی پلی‌پروپیلن بازیافتی، علاوه بر سبکی و مقاومت، خواص عایق حرارتی و صوتی را نیز فراهم می‌کند.

یکی از نکات مهم در طراحی فنی قالب یوبوت، انتخاب ارتفاع مناسب با توجه به ضخامت دال و بارهای وارده است. به طور معمول، برای دال‌های نازک‌تر ارتفاع قالب کمتر و برای دال‌های ضخیم‌تر ارتفاع بالاتر انتخاب می‌شود. این انتخاب علاوه بر عملکرد سازه، روی هزینه مصالح و زمان اجرا نیز تاثیر مستقیم دارد.

انواع قالب یوبوت

قالب یوبوت تک

این قالب برای دال‌های نازک طراحی شده و معمولاً در پروژه‌های متوسط و کوچک استفاده می‌شود. نصب این نوع قالب ساده است و به تجهیزات سنگین نیاز ندارد. قالب یوبوت تک باعث کاهش مصرف بتن و میلگرد می‌شود و اجرای سقف را سریع‌تر و اقتصادی‌تر می‌کند.

قالب یوبوت دوبل

قالب یوبوت دوبل ارتفاع بیشتری دارد و برای دال‌های ضخیم و پروژه‌هایی با باربری سنگین مناسب است. این قالب‌ها برای دهانه‌های بزرگ طراحی شده و ظرفیت باربری سقف را افزایش می‌دهند.

قالب یوبوت اصلاح‌شده

این نوع قالب طراحی شده تا از نفوذ بتن به زیر قالب جلوگیری کند و حفره‌های داخلی دال بدون تغییر شکل باقی بمانند. علاوه بر کاهش وزن سقف، نقش عایق حرارتی و صوتی را نیز ایفا می‌کنند.

قالب یوبوت پلی‌استایرن

این قالب‌ها بسیار سبک هستند و برای پروژه‌هایی که حساسیت به وزن سقف دارند مناسب‌اند. همچنین به عنوان عایق حرارتی و صوتی عمل می‌کنند.

قیمت قالب یوبوت در سال ۱۴۰۴

• ارتفاع ۱۶ سانتی‌متر: حدود 85-100هزار تومان

• ارتفاع ۲۰ سانتی‌متر: حدود 90-110هزار تومان

• ارتفاع ۲۴ سانتی‌متر: حدود 95-115 هزار تومان

• ارتفاع ۲۸ سانتی‌متر: حدود 115-125هزار تومان

• ارتفاع ۳۲ سانتی‌متر: حدود 130-155 هزار تومان

• ارتفاع ۴۰ سانتی‌متر: حدود 170-190 هزار تومان

قابل ذکر است که قالب یویوت در دو مدل صادارتی و معمولی تولید می گردد که به تناسب قیمت ها تغییر می کند . نکته قابل مهم در خرید یوبوت ، خرید از تولید کننده مستقیم و بدون واسطه می باشد که شرکت تولیدی آروند بنا با تولید انواع قالب های یوبوت توانسته در بازار های ایران جایگاه ویژه ی و همچنین رقیب اقتصادی قدرتمندی برای سایر همکاران خود باشد .

تجربه استفاده از قالب یویوت در پروژه مسکونی فلات

در پروژه مسکونی «فلات» در اصفهان، که در سال ۱۴۰۴ به بهره‌برداری رسید، تیم مهندسی تصمیم به استفاده از سیستم سقف یوبوت گرفت تا ضمن کاهش وزن مرده سقف، هزینه‌های اجرایی را نیز بهینه‌سازی کند.

 مقایسه هزینه‌ها

در این پروژه، هزینه اجرای سقف یوبوت به ازای هر متر مربع حدود ۵۳ میلیون ریال برآورد شد. این در حالی است که هزینه اجرای سقف پیش‌تنیده در شرایط مشابه حدود ۴۵ میلیون ریال بود. با این حال، با توجه به کاهش مصرف بتن و میلگرد و همچنین کاهش زمان اجرای پروژه، استفاده از سقف یوبوت در مجموع منجر به صرفه‌جویی قابل توجهی در هزینه‌ها شد.

 مزایای اجرایی

استفاده از قالب یوبوت در پروژه «فلات» باعث کاهش وزن سقف و در نتیجه کاهش بار مرده بر سازه شد. این امر نه تنها به بهبود عملکرد لرزه‌ای سازه کمک کرد، بلکه امکان طراحی اقتصادی‌تر و کاهش مصرف مصالح را نیز فراهم آورد. علاوه بر این، نصب سریع‌تر قالب‌ها و کاهش زمان اجرا از دیگر مزایای استفاده از این سیستم در پروژه بود.

 چالش‌های اجرایی

با وجود مزایای متعدد، استفاده از سقف یوبوت در پروژه «فلات» با چالش‌هایی نیز همراه بود. نیاز به دقت بالا در نصب قالب‌ها و استفاده از روان‌کننده‌های بتن برای جلوگیری از مشکلات اجرایی از جمله این چالش‌ها بودند. با این حال، با برنامه‌ریزی دقیق و همکاری تیم‌های فنی، این مشکلات به خوبی مدیریت شدند.

 نتیجه‌گیری

پروژه «فلات» در اصفهان نمونه‌ای موفق از استفاده بهینه از سیستم سقف یوبوت است. با وجود هزینه‌های اولیه بالاتر، مزایای اجرایی و اقتصادی این سیستم در مجموع منجر به صرفه‌جویی در هزینه‌ها و بهبود عملکرد سازه شد. این تجربه می‌تواند برای پروژه‌های مشابه در آینده راهگشا باشد.

مزایای قالب یوبوت

• کاهش وزن مرده سقف و بار وارده بر ستون‌ها و فونداسیون

• صرفه‌جویی در مصرف بتن و میلگرد

• افزایش مقاومت سازه و بهبود عملکرد لرزه‌ای

• کاهش زمان اجرا و نیروی انسانی

• مناسب برای پروژه‌های مسکونی، تجاری و صنعتی

معایب و محدودیت‌ها

• هزینه خرید قالب‌ها نسبت به سیستم‌های سنتی بالاتر است

• نیاز به طراحی دقیق و محاسبات مهندسی

• نصب نادرست ممکن است باعث کاهش مقاومت دال شود

• در برخی پروژه‌ها محدودیت‌های معماری و اجرایی وجود دارد

نکات اجرایی

• طراحی سازه باید دقیق انجام شود

• آرماتوربندی به گونه‌ای باشد که دال توانایی تحمل بارهای وارده را داشته باشد

• قالب‌ها باید محکم نصب شوند

• استفاده از بتن با کیفیت و نسبت اختلاط مناسب

• هماهنگی با تأسیسات مکانیکی و برقی ساختمان

مقایسه با سیستم‌های مشابه

• دال توپر: کاهش وزن سقف، کاهش مصرف بتن و میلگرد، افزایش سرعت اجرا

• کوبیاکس: نصب سریع‌تر، طراحی ساده‌تر، هزینه کمتر در پروژه‌های متوسط

جمع‌بندی

قالب یوبوت یک سیستم نوآورانه و کاربردی است که ترکیبی از سبکی، مقاومت بالا و صرفه‌جویی در مصالح ارائه می‌دهد. با رعایت اصول طراحی و اجرای دقیق، انتخاب نوع قالب مناسب، ارتفاع صحیح و استفاده از مصالح با کیفیت، می‌توان سقفی مقاوم، اقتصادی و بهینه در برابر بارگذاری و زلزله ایجاد کرد.

برگرفته از : آروند بنا اسپادانا
