راهنمای جامع و عملیاتی سقف هالوکور: مشخصات فنی، تحلیل اقتصادی و گام‌های اجرای موفق

روش‌های سنتی سقف‌ریزی نه‌تنها زمان‌بر هستند، بلکه بخش زیادی از سرمایه را در قالب مصالح مازاد و نیروی انسانی هدر می‌دهند. در این میان، سقف هالوکور یا دال بتنی پیش‌تنیده توخالی به‌عنوان یک راهکار مهندسی پیشرفته، جایگاه ویژه‌ای در صنعت ساختمان پیدا کرده است. این مقاله صرفاً یک متن معرفی ساده نیست؛ بلکه یک راهنمای عملیاتی و تصمیم‌گیری است که به شما کمک می‌کند بر اساس نیاز پروژه، بودجه و شرایط سازه‌ای، بهترین تصمیم را اتخاذ کنید. این متن به شما کمک می‌کند تا از مرحله انتخاب ضخامت مناسب تا محاسبه هزینه‌های نهایی و اجرای کارگاهی، تسلط کامل داشته باشید و دال‌های پیش‌تنیده را به بهینه‌ترین شکل ممکن در سازه خود پیاده‌سازی کنید.

سقف هالوکور چیست و چگونه کار می‌کند؟

دال هالوکور یک قطعه پیش‌ساخته بتنی است که در طول آن حفره‌های توخالی پیوسته‌ای ایجاد شده است. این حفره‌ها بدون آسیب زدن به استحکام و مقاومت سازه‌ای دال، وزن کل قطعه را به میزان چشمگیری کاهش می‌دهند. تفاوت اصلی هالوکور با دال‌های معمولی در فناوری پیش‌تنیدگی است. در این فرآیند، از کابل‌ها یا استرندهای فولادی با مقاومت کششی بالا استفاده می‌شود که تحت کشش قرار گرفته و سپس بتن‌ریزی اطراف آن‌ها انجام می‌شود. این مکانیزم باعث خنثی‌سازی تنش‌های کششی بتن شده و از بروز ترک جلوگیری می‌کند.

مهم‌ترین ویژگی‌های ساختاری:

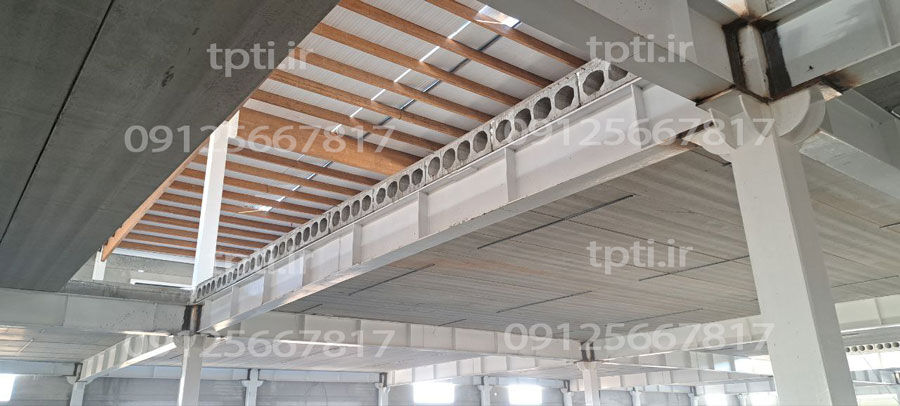

• حذف تیرهای فرعی: پوشش دهانه‌های بلند بدون نیاز به تیرهای وسط، دست معمار را برای طراحی فضاهای باز و بدون ستون باز می‌گذارد.

• عبور تأسیسات از داخل حفره‌ها: حفره‌های طولی هالوکور مسیری عالی برای عبور لوله‌های سبک برق و تأسیسات فراهم می‌کنند.

• سطح زیرین صاف: نیاز به گچ‌کاری سنگین یا سقف کاذب پیچیده را برطرف کرده و سطح صافی برای پوشش نهایی ایجاد می‌کند.

مشخصات فنی و جدول مقایسه انواع دال هالوکور

برای انتخاب صحیح ضخامت دال متناسب با دهانه و بارگذاری سازه، جدول زیر مشخصات فنی انواع دال هالوکور را نشان می‌دهد:

نکته اجرایی: انتخاب ضخامت مناسب باید حتماً پس از محاسبه دقیق بار زنده و مرده توسط مهندس محاسب صورت گیرد.

تحلیل تجربی و اطلاعات دست‌اول کارگاهی

بررسی‌های انجام‌شده در پروژه‌های متعدد ساختمانی و داده‌های آزمایشگاهی نتایج قابل توجهی را از عملکرد دال‌های پیش‌تنیده توخالی در مقایسه با سقف‌های درجا یا تیرچه بلوک نشان می‌دهد:

الف) صرفه‌جویی در مصرف مصالح

کاهش ۴۵ درصدی مصرف بتن: به‌دلیل وجود حفره‌های طولی در مقطع دال، مصرف بتن در مقایسه با دال درجا تا ۴۵ درصد کاهش می‌یابد.

کاهش ۳۰ درصدی فولاد پیش‌تنیدگی: به علت وزن کمتر دال، میزان فولاد مصرفی برای تحمل همان مقدار بار، تا ۳۰ درصد نسبت به دال‌های مسلح معمولی کاهش می‌یابد. برای یک واحد آپارتمان متوسط، این به معنای کاهش حدود ۱۴.۴ تن بتن و ۲۷۵ کیلوگرم فولاد است.

ب) عملکرد اقلیمی و کاهش مصرف انرژی

عایق صوتی و حرارتی طبیعی: هوای محبوس در حفره‌های هالوکور به‌عنوان یک عایق حرارتی عمل کرده و مصرف انرژی ساختمان را تا ۳۰ درصد کاهش می‌دهد. همچنین در کاربردهای عمودی و دیواری، افت صدا تا ۵۵ دسی‌بل گزارش شده است.

کاهش ۲۸ درصدی مصرف انرژی اولیه: ارزیابی‌های ۵۰ ساله چرخه عمر نشان می‌دهد که هالوکور ۲۸ درصد انرژی اولیه کمتری مصرف کرده و ضایعات را تا ۳۷.۸ درصد کاهش می‌دهد.

ج) ایمنی در برابر زلزله و آتش‌سوزی

مقاومت زلزله‌ای: طبق آزمایش‌های انجام‌شده، دال‌های پیش‌تنیده هالوکور تا شتاب 0.35g معادل زلزله حدود ۷ ریشتر پایداری ساختاری خود را حفظ می‌کنند.

مقاومت در برابر حریق: این دال‌ها قادرند دمای ۸۰۰ درجه سانتی‌گراد را تا ۲ ساعت بدون افت مقاومت تحمل کنند.

فرآیند تولید صنعتی: از کارخانه تا کارگاه

کیفیت دال هالوکور مستقیماً به تکنولوژی خط تولید وابسته است. تولید استاندارد این دال‌ها شامل ۵ مرحله اصلی است:

• آماده‌سازی و کشش استرندها: کابل‌های فولادی با مقاومت بالا بین ۷ تا ۱۱ رشته استرند بسته به بارگذاری روی بستر تولید کشیده می‌شوند.

• بتن‌ریزی با دستگاه اکسترودر: بتن سفت بدون اسلامپ با فشار بیش از ۲۰۰ بار از قالب‌ها عبور کرده و ویبراتورها تراکم بتن را به بیش از ۹۸ درصد می‌رسانند.

• عمل‌آوری با بخار: دال‌ها به مدت ۱۸ تا ۲۴ ساعت در دمای ثابت ۷۰ درجه سانتی‌گراد بخاردهی می‌شوند تا در یک شبانه‌روز به ۷۰ درصد مقاومت نهایی برسند.

• برش هوشمند CNC: قطعات با دقت مثبت و منفی ۲ میلی‌متر در طول‌های درخواستی پروژه برش داده می‌شوند.

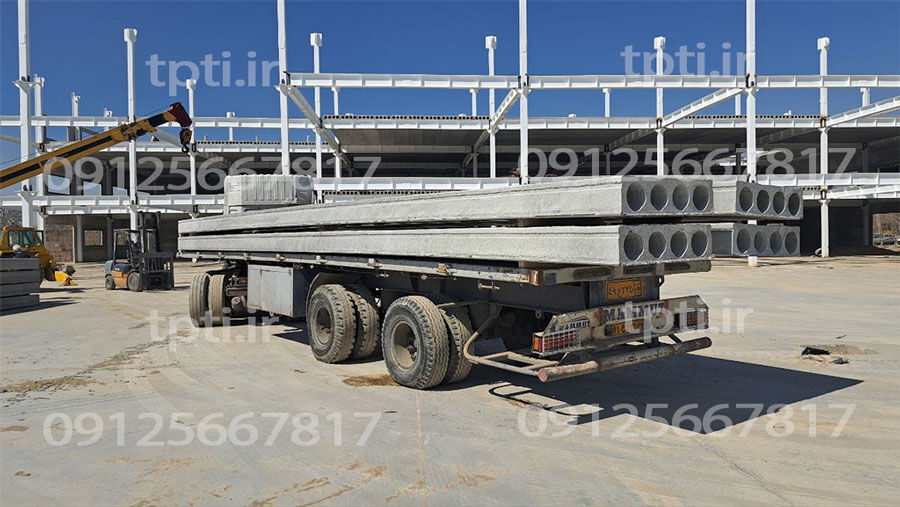

• انبارداری و حمل ایمن: قرارگیری روی تراشه‌های چوبی ضد رطوبت و حمل با تریلی‌های مجهز به مهاربندی جهت جلوگیری از ترک‌خوردگی.

تحلیل اقتصادی و عوامل مؤثر بر قیمت تمام‌شده

قیمت نهایی سقف هالوکور تنها به قیمت پایه هر متر مربع بستگی ندارد، بلکه تابع چند عامل اصلی است:

• قیمت استرندهای فولادی: کابل‌های پیش‌تنیده حدود ۶۰ درصد هزینه تمام‌شده تولید را تشکیل می‌دهند و نوسانات بازار آهن و ارز بر آن تأثیر مستقیم دارد.

• ضخامت دال: هر ۵ سانتی‌متر افزایش ضخامت، حدود ۲۵ تا ۳۰ درصد به هزینه مصالح و تولید می‌افزاید.

• متراژ و حجم سفارش: سفارش‌های بالای ۵۰۰ متر مربع معمولاً مشمول تخفیف‌های پلکانی ۵ تا ۱۵ درصدی می‌شوند.

• فاصله حمل تا کارگاه: حمل‌ونقل به پروژه‌هایی با فاصله بیش از ۴۰۰ کیلومتر می‌تواند تا ۱۰ درصد به هزینه تمام‌شده اضافه کند؛ لذا خرید از نزدیک‌ترین واحد تولیدی مقرون‌به‌صرفه‌تر است.

مقایسه هزینه و زمان: هالوکور در برابر دال سنتی

راهنمای گام‌به‌گام خرید و اجرای هالوکور

برای اینکه پروژه شما با موفقیت و بدون هزینه اضافه اجرا شود، این ۷ گام عملیاتی را دنبال کنید:

• مشاوره فنی و بررسی نقشه: ارسال نقشه سازه به تیم مهندسی جهت محاسبه بارگذاری و تعیین دهانه‌ها.

• تعیین ضخامت و تعداد استرند: انتخاب ضخامت دال ۱۵ تا ۳۲ سانتی‌متر بر اساس نیاز پروژه.

• تأیید مشخصات و جزئیات برش: مشخص کردن محل بازشوها و جانمایی‌ها قبل از برش.

• عقد قرارداد و پیش‌پرداخت: ثبت سفارش و پرداخت پیش‌پرداخت معمولاً ۳۰ درصد.

• تولید تحت نظارت: کنترل کیفیت تولید در کارخانه و عمل‌آوری استاندارد با بخار.

• حمل با بیمه تمام‌ریسک: انتقال قطعات به محل کارگاه با تریلی‌های استاندارد.

• نصب سریع با جرثقیل: جرثقیل‌برداری و اجرای سقف تحت نظارت ناظر فنی.

پرسش‌های متداول

سؤال ۱: آیا دال هالوکور برای مناطق زلزله‌خیز مناسب است؟

بله، آزمایش‌ها نشان داده است که این دال‌ها به عنوان دیافراگم صلب در برابر نیروهای جانبی زلزله تا شتاب 0.35g معادل زلزله ۷ ریشتر مقاومت بالای سازه‌ای نشان می‌دهند.

سؤال ۲: آیا امکان برش دادن دال پس از نصب در کارگاه وجود دارد؟

بهترین حالت ایجاد برش و بازشو در کارخانه با دستگاه CNC است تا به استرندهای پیش‌تنیده آسیبی وارد نشود. با این حال، در صورت نیاز با رعایت دستورالعمل‌های فنی مهندس ناظر، ایجاد بازشوهای محدود در سایت نیز امکان‌پذیر است.

سؤال ۳: تفاوت هالوکور با سقف تیرچه بلوک چیست؟

هالوکور حدود ۳۰ درصد سبک‌تر است، نیازی به بلوک‌های پرکننده سفالی یا یونولیت ندارد، دهانه‌های بسیار بلندتر را پوشش می‌دهد و سرعت نصب آن تا ۷۰ درصد بالاتر است.

سؤال ۴: آیا می‌توان دال هالوکور را به‌صورت عمودی نیز استفاده کرد؟

بله، دال‌های هالوکور علاوه بر سقف، به‌عنوان دیوارهای غیرباربر، دیوارهای محوطه و دیوارهای عایق صوتی در سوله‌ها و ساختمان‌های صنعتی نیز نصب می‌شوند.

سؤال ۵: گارانتی و عمر مفید دال‌های پیش‌تنیده چقدر است؟

دال‌های هالوکور استاندارد معمولاً دارای ۱۰ سال گارانتی عدم ترک‌خوردگی و بیش از ۵۰ تا ۱۰۰ سال عمر مفید سازه‌ای هستند.

جمع‌بندی

سقف هالوکور پیش‌تنیده گزینه‌ای مدرن، اقتصادی و بسیار سریع برای ساخت‌وسازهای امروزی است. با کاهش چشمگیر وزن سازه، حذف آرماتوربندی‌های پیچیده کارگاهی و افزایش سرعت اجرای سقف، این فناوری ارزش افزوده فوق‌العاده‌ای برای مالکان و سازندگان ایجاد می‌کند.
